一 概述

    激光焊机设置在酸轧机组入口段，用以将前后两钢卷的尾部及头部焊接起来，实现无头轧制。

    激光焊接是将能量密度很高的激光束辐射至金属表面，通过激光与金属的相互作用，使金属受热熔化然后冷却形成焊接。

    激光焊接优点：

    1、焊接速度快、变形小；
      2、功率密度高，焊缝熔深大，深宽比可达5：1；
      3、控制易于实现自动化；
      4、焊缝窄热影响区很小,焊缝组织均匀。

    二 激光焊机设备组成

    激光焊机由以下主要设备和部件组成：激光发生器，激光传输系统，焊接C型框，焊头，双切剪，下支撑台，入口/出口夹具台及夹具、夹送辊，活套辊、对中装置，月牙剪等组成。

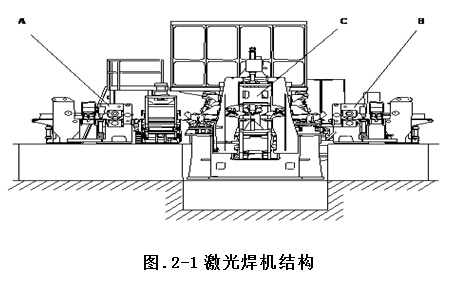

    焊机整体包括如下4个部分（图2-1）：

    A-带钢出口段

    B-带钢入口段

    C-焊机本体

    D-液压站（未画出）

    2.1焊机主体结构

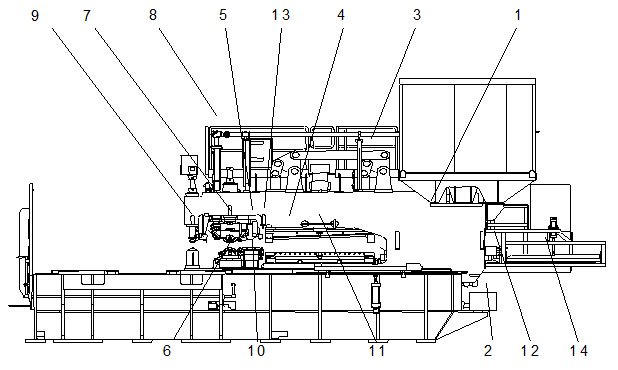

图.2-2 焊机主体结构

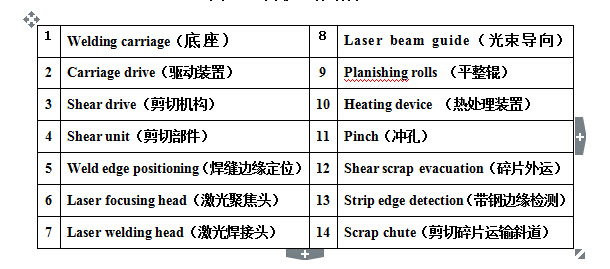

表：焊机主体组成部件

    激光焊机，其主要设备（如上表）组成介绍如下：

    1.底座.装有用于“C”型架运行的高精度导轨。

    2.车式“C”型框，装有球型丝杆及其转动装置。

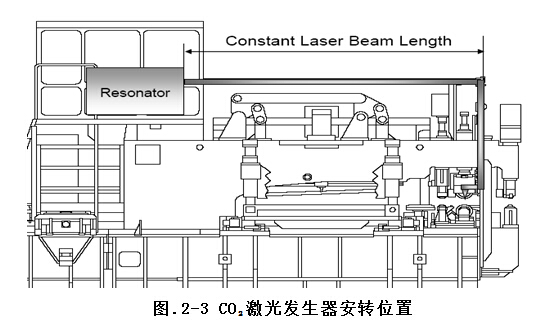

    3.高性能CO2激光发生器安装在“C”型架上，设有保护罩如图.2-3。

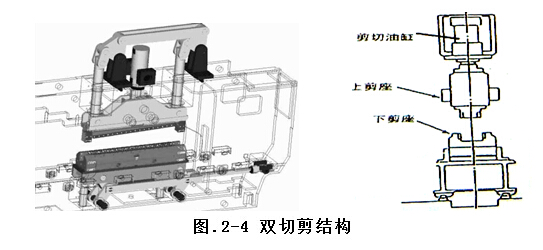

4.适应于激光焊接的高精度双切剪。为便于更换刀片，将刀片组装在1个盒内。剪体内装有冲孔器如图.2-4。

5、带钢两侧的光电检测器用以控制激光束投入起止点。

6、激光发生器和激光反射镜都设有水冷却系统。

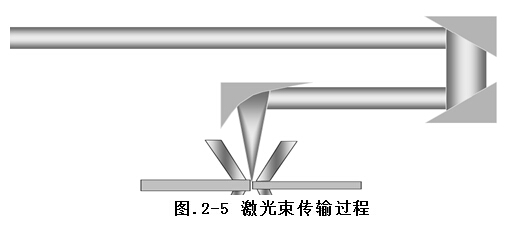

7.传输激光的铝质导管也固定在“C”型架上，管内装有1个带水冷却的激光转向反射镜，管内冲有保护气体。由于激光发生器和激光焊头都安装在“C”型架上，所以传输光路短如图.2-5。

9.在焊缝的上下面设有焊缝光整轮，用液压缸操作。

10.高频电感加热器（用于对带钢预热和退火）组成为：

高频转换器；加热器（由电感应线圈、变压器、震荡回路、电容器及水冷却器）等。

11.冲孔装置在焊缝边缘处冲孔，为了在后续工艺中实现对焊缝的跟踪和检测。

12.切头输出装置布置在剪刃盒中，能自动输出切头。

14.用切头溜槽将切头导至切头带式运输机上。
