激光焊接

AHL-W220 五金激光焊接机

作者:admin 来源: 日期:2015/8/11 13:43:48

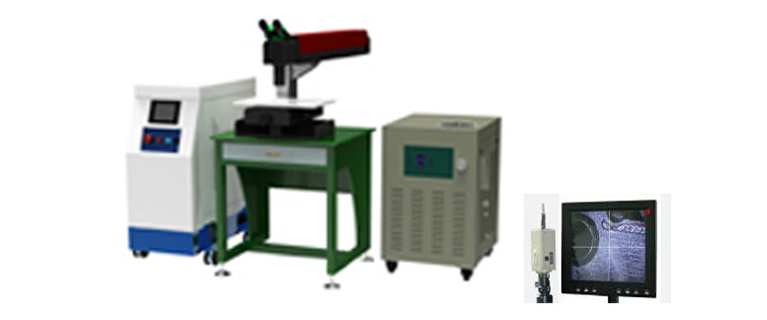

五金激光焊接机

AHL-W220




产品应用

用于各种小五金零件的生产、修理, 如不锈钢首饰、家具配套五金、灯具、汽车配件、装饰品等。



样品图片



产品优势

1、气体保护系统:可改为微机控制的同步氩气保护系统,使氩气保护更好,焊接效果更加牢固,美观。可以最大限度地节约氩气。

2、观察系统:配带十字光标的专用显微镜观察系统。带有高速电子滤光保护装置,保护作业者眼睛不被激光伤害。

3、最大限度的减轻操作员的疲劳,光路可以上下、前后调节、倾斜调节。用户可选择显微镜或者CCD,操作桌面上可加一维工作台、二维工作台、旋转工作台。工作台的运动方式可选择手动、电动(操作杆控制)。



技术参数


项目

参数名称

参数值

焊接

性能

最大激光输出功率

220W

焦点工作距离

300mm(光路上下手动调节)

焊丝大小

0.2-0.8mm

光斑大小

0.2mm -2mm

焊接深度

0.1mm - 2.0mm

瞄准定位

红光指示(可选CCD图像放大监视系统)

工作台行程

100mm×200mm

光路行程

电动部分90mmX90mm 手动部分 500mm

运动速度

200mm/s

物理特性及

其他

工作台承重

300Kg

主机耗电功率

11KW

冷却系统

一体化强制冷水机

电力需求

220V±5%50Hz40A

安装占地面积

1.5mx2m



尺寸重量


部件名称



净尺寸



包装后尺寸



主控柜(长**mm



920x600x1150



970x670x1200



冷水机



860x530x840



910x580x900



工作台



570x550x700



950x670x750



光路



1300x350x350



1350x400x400



近似重量(Kg



350



420
