Laser Welding

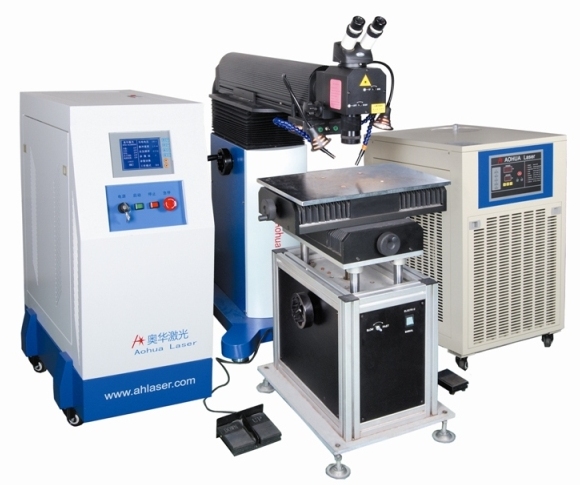

AHL - W220k/W400k laser mould welding machine

AHL - W220k/W400k laser mould welding machine


Application:

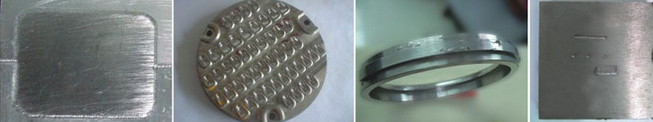

1. Mainly applicable to mold steel, carbon steel, ordinary alloy steel, stainless steel, beryllium copper, copper, very hard alloy material of plastic mold, casting mold, stamping die, die casting mold, die-casting mould as with extremely hard alloy materials for S136, SKD-11, NAK80, 8407, 718, 738, H13, P20, W302, 2344.

2.Widely used in mobile phone, digital products, auto parts, motorcycles, motor cycle mould making and molding industry.





Specification:

Model:

AHL - W220IV

AHL - W400IV

Max. laser power:

220W

400W

Laser wavelength:

1064nm

1064nm

Max. energy per pulse:

90J

110J

Laser welding depth:

0.1 每 1.0mm

0.1 每 1.6mm

Pulse width:

0.2 每 20ms

0.2 每 20ms

Continuous welding frequency:

0.5 每 20HZ

0.5 每 40HZ

Adjustable facula size:

0.2 每 2mm

0.2 每 2mm

Laser welding wire:

±0.2 - ±0.4mm

±0.2 - ±0.8mm

Power consumption:

≒7KW

≒12KW

Electrical connection:

220V㊣10%/50HZ/40A

380V㊣10%/50HZ/40A

Standard worktable:

X Y 每 manual, Z - electric

X Y 每 manual, Z - electric

Positioning:

microscope/CCD optional

microscope/CCD optional

Vertical distance of laser:

fixed 300mm

fixed 300mm

Axial rotation of laser:

90

90

Horizontal distance of laser:

X Y electrical

X Y electrical





Advantages:

    1.Aohua independent research and development of laser power , of high laser performance and long life
    2. Aohua independent research and development of chiller cooling, cooling performance is good .
    3. The whole equipment is compact.
    4. Cost-effective
    5. With 10 times the microscope, fine repair can be accurate observation.
    6. The machine can move in more than 6 directions manually.
    7. With eye protection device, effectively protecting  the eyes.
    8. Three-dimensional mobile workstations, flexible and convenient. Pedal electric  control up and down, manual control  back and forth.
    9. Facula size  can be adjusted.
   10. Hand + electric soldering products and moulds.
   11.Applications to small, medium size mold repair, table load bearing less than 200KG
