喷嘴孔与激光束的同轴度的调整步骤
作者：admin 来源： 日期：2015/11/10 16:36:45
喷嘴孔与激光束同轴度的调整
喷嘴孔与激光束的同轴度的调整步骤如下：

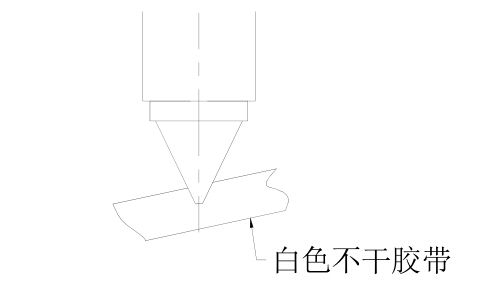

（1） 在喷嘴的出口端面涂抹印泥（一般以红色为好） ，将不干胶带贴在喷嘴出口端面上。如图所示。
图 14：调整同轴步骤 1
（2） 用 10~20 瓦的功率，手动打孔。
（3） 取下不干胶纸，注意保持其方向，以便与喷嘴相比照。

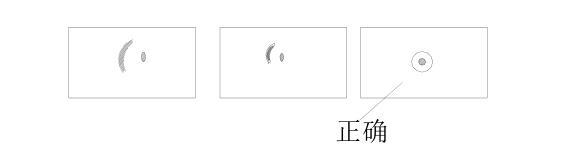

正常情况下，不干胶纸上会留下一个黑点，是被激光烧损的。但如果喷嘴
中心偏离激光束中心过大时，将无法看到这个黑点（激光束射到了喷嘴的壁上） 。
图 15：喷嘴偏离太大
（4） 如果打出的中心点时大时小，请注意条件是否一致，聚焦镜是否松动。
图 16： 聚焦镜松动

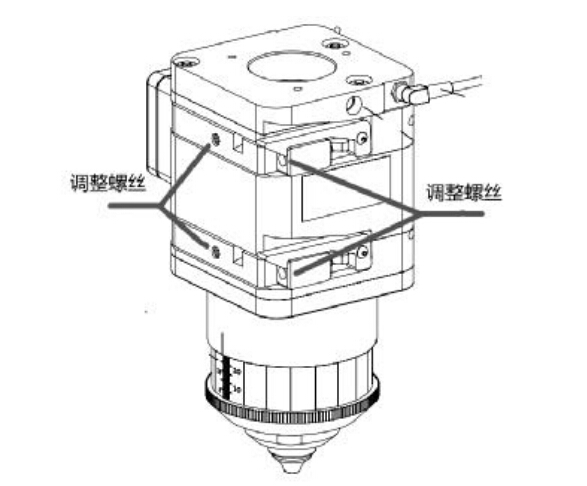

（5） 注意观察黑点偏离喷嘴中心的方向，调整喷嘴位置。
图 17：调整喷嘴位置，与激光束同轴
