AHL-220V激光模具焊接机
作者：admin 来源： 日期：2015/8/11 13:11:28

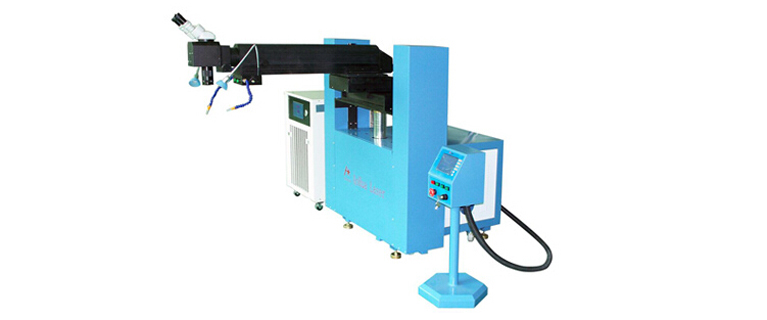

激光模具焊接机
AHL-220V
产品应用
AHL-W220V大型激光模具烧焊机是奥华公司第五代修模激光设备。采用非工作台操作方式，主要用于特、大、中型模具修补，模具置于推车、叉车或地上进行修补。
主要用于S136，SKD -11，NAK80，8407，718，738，H13，P20，W302，2344等模具钢、碳钢、普通合金钢、不锈钢、铍铜、紫铜和极硬合金材料的塑胶模具、铸造模、锻造模、冲压模、压铸模等。普遍应用于手机、数码产品、汽车及摩托车等模具制造和成型行业。
产品优势
1、采用改进型工控微机、精密波形控制。
2、专为特大型模具优化设计。
技术参数
项目 | 参数名称 | 参数值 |
焊接 性能 | 最大激光输出功率 | 220W |
焦点工作距离 | 300mm（光路上下手动调节） | |
焊丝大小 | ⊙0.2-⊙0.8mm | |
光斑大小 | 0.2mm -2mm | |
焊接深度 | 0.1mm -2.5mm | |
瞄准定位 | 红光指示（可选CCD图像放大监视系统） | |
工作台行程 | 100mm×200mm | |
光路行程 | 电动部分90mmX90mm 手动部分 500mm | |
运动速度 | ≤200mm/s | |
物理特性及 其他 | 工作台承重 | 300Kg |
主机耗电功率 | 11KW | |
冷却系统 | 一体化强制冷水机 | |
电力需求 | 220V±5%，50Hz，40A | |
安装占地面积 | 1.5mx2m |
